真空測量儀常見問題——已解答
目錄：
以下是由上海巴玖工程師為您精心整理的真空測量儀常見問題，內容豐富，相信對您一定有幫助，歡迎瀏覽以下詳細內容。
真空測量儀可用來檢測各種型號真空開關管、用于真空滅弧室生產線中滅弧室的質量控制、斷路器生產廠家的滅弧室的入庫檢驗、檢測安裝于開關整機上的真空滅弧室的真空度。真空度測量儀可廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。更加適用于各種燈泡、電子管、陰極射線管、氣體激光管、太陽能集熱管、疫苗安瓶、藥用安瓶等生產過程的檢驗。
1、使用方便、操作簡便
2、測量結果精度高，穩定性好。
3、采用單片微機進行數據處理，真空度讀數。
4、測量結果直觀、明確、讀數方便。

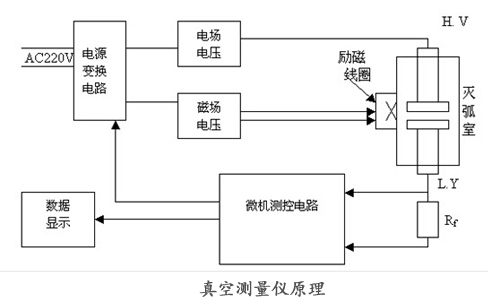

真空測量儀又可以成為真空檢測儀，是由高壓變壓器和高頻振蕩發射器組成，其原理是利用高頻電火花對玻璃真空器件和玻璃系統的真空程度進行檢測。高壓變壓器將220V交流電壓升高到2500V或3000V，使發射器兩電極間發生火花放電，產生高頻電流，并將高頻電流饋送至串聯的諧振電路中，再經高頻變壓器升壓至180~210KV，[much]后在尖端電極上放射出強力火花。
1、CPU主控單元
該部分用于接收用戶指令，控制顯示器進行各種顯示，產生高壓單元所需的脈沖信號，及對磁控電流控制單元發出各種控制指令，負責整個測量過程的[accurate時序控制，該單元是整個系統的主體。
2、高壓控制板
高壓部分將控制部分送來的具有一定占空比的信號進行功率放大，驅動高壓變壓器，從而產生測量所需的高壓。
3、磁控電流控制板
磁控電流控制部分用于接收控制部分的指令，進行充電，閥值比較，狀態回送及啟動磁控電流等操作。
4、按鍵
按鍵部分用于用戶指令，操縱按鍵使儀器處于不同的工作狀態。
5、顯示板
顯示部分用于顯示系統的各種參數。
6、打印機
用于打印輸出所測量的參數
開端：檢查線路連接是否正確，以及檢查供電電壓是否符合設備所需電壓。
第二步：接通過電源打開機器電源開關?！ ?/span>
第三步：開機后，將被測的真空管兩端斷電與儀器接線。
第四步：按“測量”鍵開始檢測真空滅弧室真空度系統自動完成實時采集處理并顯示檢測結果。
第五步：測量結束后，關閉儀器電源，并等待5秒后方可拆線，因為機內可能會有殘留電壓應用放電電阻分別對磁場電壓“+”接線柱和電場電壓接線柱放電以確保安全。
注意：拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。
1、儀器外殼應可靠接地。
2、不宜隨便調整火花放電的兩對電極的極間距離。
3、發射頭在長時間使用時,兩對電極會產生過高溫度,需冷卻后使用。
4、為了提高測量[accuracy]度，測試前應將真空開關外表面擦試干凈。
5、使用時金屬物件不得接近高頻振蕩發射器的圓錐形部分，否則有強烈火花電弧躍出，會將導致高頻升壓器線圈和外殼燒壞。
6、在測試玻璃器件時不能停留時間超過五秒鐘以上，以免火花將玻璃擊穿。
7、遇有故障時，必須切斷電源、待電容放電后，才能檢查，更不能在高壓下帶電檢修，以保障生命安全。
注意：測量完畢后磁場輸出端仍可能有殘余電壓，請注意安全。
